T-Max Technometrics

Коаксіальні кабельні комплекти

Варіанти CG240, RG-223 і RG8 довжиною від 8 до 30 метрів дають змогу підібрати баланс гнучкості, втрат сигналу та довжини кабельної траси.

Знайдено 3 позиції

Код каталогу: CG240-Q-JW-N-JW-20

CG240 QMA — N-type · 20 м

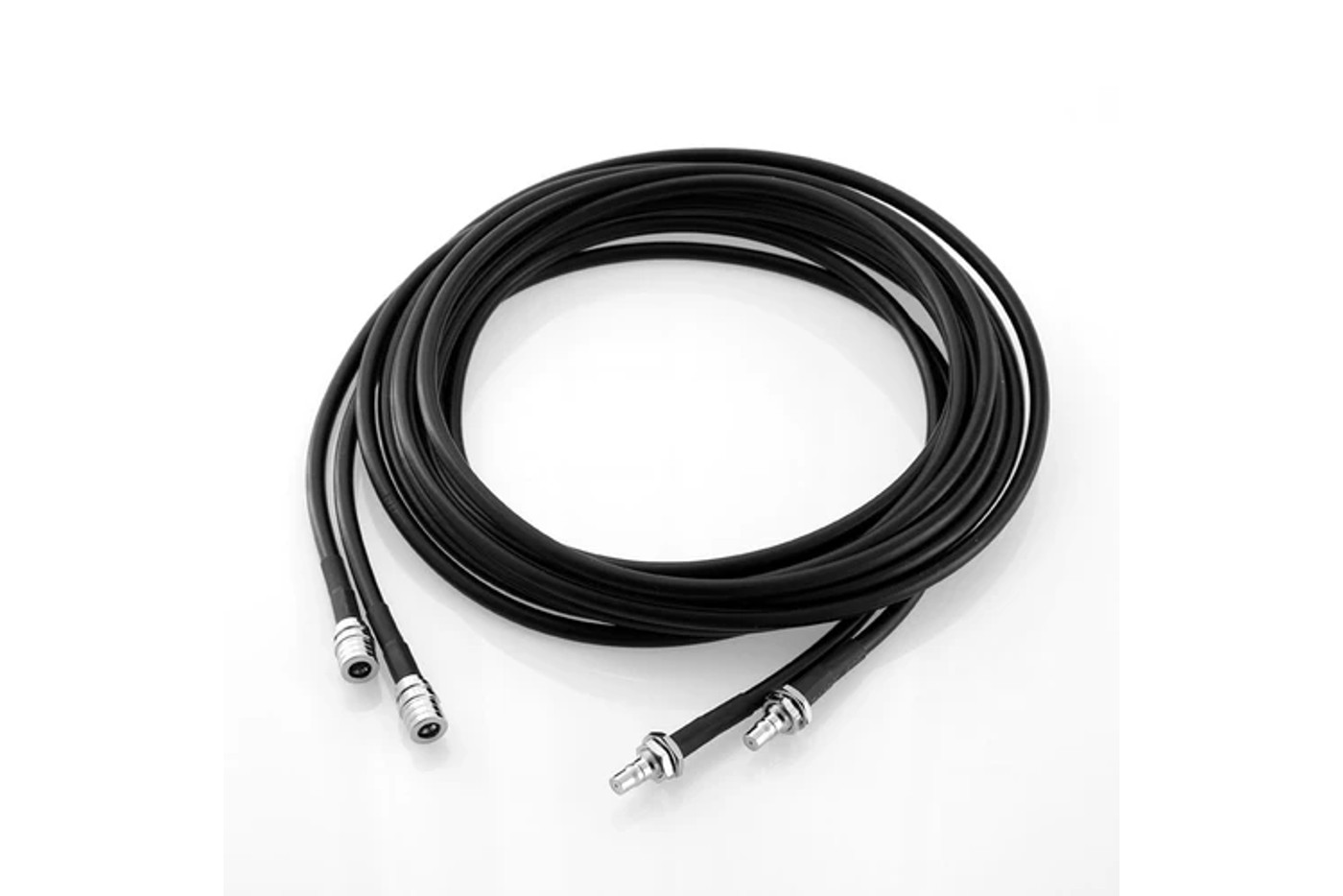

Комплект із двох кабелів CG240 довжиною 20 м, роз’ємами QMA і N-type, опором 50 Ом та робочою частотою до 18 ГГц.

Код каталогу: RG223-Q-JW-N-JW-8

Комплект із двох кабелів RG-223 довжиною 8 м, роз’ємами QMA і N-type, подвійним екрануванням, опором 50 Ом і частотою до 4 ГГц.

Код каталогу: RG8-Q-JW-N-JW-30

Комплект із двох кабелів RG8 довжиною 30 м, роз’ємами QMA і N-type, опором 50 Ом та робочою частотою до 21 ГГц.

Підбирайте комплект за довжиною траси, допустимими втратами, потрібною гнучкістю та інтерфейсами обладнання й антени.

RG-223: Найтонший, найлегший і найгнучкіший варіант із подвійним екрануванням. Має найбільше загасання в цій лінійці; оптимальний для компактного монтажу, частого згортання та трас 5–10 м.
CG240: Середній за товщиною універсальний варіант із доброю гнучкістю та приблизно на 30–40% меншими втратами, ніж RG-223. Підходить для антенних комплексів, наземних FPV-станцій, DJI, Alientech і телекомунікаційного обладнання.
RG8: Найтовстіший, найважчий і найменш гнучкий варіант, водночас із найменшими втратами та вищою допустимою потужністю. Призначений для довгих трас 20–50 м, коли важлива максимальна дальність і кожен децибел сигналу.

QMA Quick Lock: Компактне швидкознімне з’єднання без різьби: роз’єм фіксується натисканням. Застосовується на пультах керування, RF-модулях, підсилювачах і вимірювальному обладнанні, де кабель потрібно швидко замінювати.
N-type: Міцне різьбове з’єднання, стійке до вібрацій і зовнішніх умов. Його широко використовують на зовнішніх антенах, базових станціях, ретрансляторах, Wi-Fi/LTE та обладнанні БПЛА.
Схема QMA → N-type: Кінець QMA під’єднується до пульта, підсилювача або RF-модуля, а N-type — до зовнішньої антени чи професійного радіочастотного обладнання.

CG240 · 20 м: Два кабелі QMA — N-type, 50 Ом, до 18 ГГц, від −40 до +80 °C.
RG-223 · 8 м: Два кабелі QMA — N-type з подвійним екрануванням, 50 Ом, до 4 ГГц, від −40 до +85 °C.
RG8 · 30 м: Два кабелі QMA — N-type, 50 Ом, до 21 ГГц, від −40 до +80 °C.
